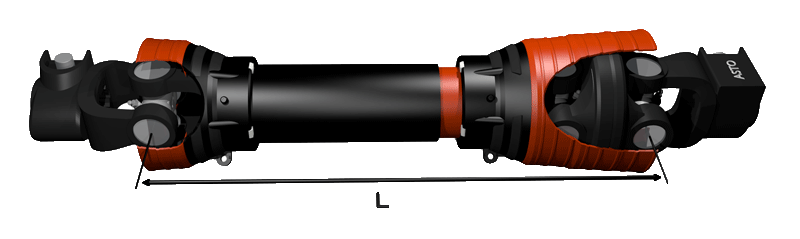

Wały szerokokątne Seria SL 68

Wały przegubowo teleskopowe homokinetyczne oparte na rurach profilowych typu walterscheid.

Seria SL - 68	Krzyżak	Profile		Dane techniczne
	A x B [mm]	D x A [mm]	D x A [mm]	L nom [mm]	L min [mm]	L max [mm]	Moc kW/KM	Moment obr.nom. [Nm]	Obr./ min
SL-68-51	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	610	510	710	38 / 52	680	540
SL-68-56	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	720	560	810	38 / 52	680
SL-68-61	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	790	610	920	38 / 52	680
SL-68-71	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	900	710	1055	38 / 52	680
SL-68-81	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	1050	810	1245	38 / 52	680
SL-68-1010	32 x 76 27 x 94	39,5 x 4,5	48,0 x 3,8	1380	1010	1585	38 / 52	680



Produkty

• Wały standardowe Serii L 250 Nm
• Wały standardowe Serii S 460 Nm
• Wały standardowe Serii L 680 Nm
• Wały standardowe Serii P 730 Nm
• Wały standardowe Serii L 900 Nm
• Wały standardowe Serii P 1200 Nm
• Wały homokinetyczne Serii SL 680 Nm
• Sprzęgła bezpieczeństwa
• Redukcje WOM
• Części zamienne wałów

Co wyróżnia serie SL 68

Profile

Profile wału typu niemieckiego, walterscheid. Profile wykonane z gatunkowej stali poddawane procesom chemicznym i termicznym.

Czytaj więcej

Osłona

Osłona wału certyfikowana IBMER typu flex – miękka i wygodna w użytkowaniu. Wykonana z najwyższej jakości tworzyw technicznych.

Czytaj więcej

Krzyżaki

Seria SL 68 została oparta na krzyżakach asymetrycznych o średnicy miseczki aż 32 mm, zaś rozstaw całego krzyżaka to 94 mm.

Czytaj więcej
